中壓電力線載波網橋是構建中壓電力線寬帶載波網絡的基礎設備，根據用途不同，中壓電力線寬帶網橋可分為頭端、中繼器和終端靈活使用。中壓電力線寬帶通信設備（MV-BPLC），即在配電網中壓電力線干線/支線的每一個電力節點安裝一套中壓電力線寬帶通信設備（包括一臺中壓電力線網橋和一個中壓電力線耦合器），即可建立該配電網干線/支線的寬帶通信網絡，保障配電網通信的需求。
網橋

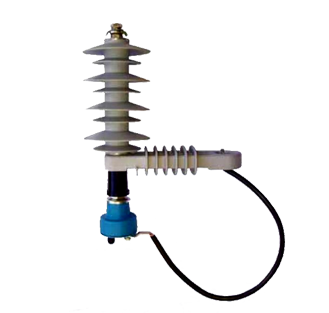

耦合器（電感式、電容式）
應用場合及可解決問題：
老舊城區、市政規劃限制、市政重要道路等，無光纖預設管道，不允許開溝挖路，光纖難于敷設或者建設成本非常高；
業主不配合（包括小區業主、機關單位業主等），不允許在業主區域內施工，導致通信工程建設受阻；
地理環境等因素（包括景區、山區、溝渠、文物古跡等）影響，光纖敷設工程受阻；
軍事領域范圍等國家限制區域，光纖工程無法實施。
產品特性：
通信速率：5M-50M通信速率（根據電力線路距離及干擾程度，通信速率有所不同），完全滿足配電網“五遙” 通信需求。
通信距離：點對點通信距離達到2Km左右，通過中繼模式可以延長通信距離，完全滿足配電網通信距離要求。
靈活組網：適用于地埋、架空線路；能適應星型、樹形及混合組網模式等配電網復雜組網需求。
工程實施：充分利用10kV電力線資源，無需土方施工線路敷設，工程量小，設備調試方便（基本可以無需配置，即裝即用）。
易使用/易維護：使用方便，支持網絡管理，易維護（即換即用），極大的降低了運維人員的技術要求。
電源熱備份：支持DC24V/48V和AC220V同時輸入，熱備份使用。
建設周期：建設工期非常短，兩節點通信通道建立只需要小時級的時間，能幫助客戶快速部署、建設配電網自動化的通信系統。
建設成本：建設成本與光線通信相比，有明顯的成本優勢，建設成本大概是光纖通信的50%-70%左右。
與光纖通信接口：可與光纖通信通過標準IP協議（RJ45接口）無縫對接，數據透?jìng)鳎瑹o(wú)需協議轉換。
技術參數：
|
網橋技術參數 |
|
通信速率 |
200Mbps物理層 |
|
載波方式 |
2-34MHz頻率，1536路載波 |
|
調制方式 |
正交頻分復用（OFDM） |
|
電力線通信距離 |
點對點2km左右（可10級中繼，延長通信距離） |
|
符合標準 |
UPA ，QoS，IEEE802.3， IEEE802.3u |
|
支持協議 |
TCP/IP、ARP、DHCP、uPnP |
|
安全性 |
3DES 和128/256 位AES 加密 |
|
可支持MAC地址數 |
1024 |
|
PLC節點數 |
64 |
|
VLAN數 |
256 |
|
端口 |
電源，雙RJ45以太網口，PLC信號耦合端口 |
|
電源范圍 |
24/48VDC、220VAC（可熱備份） |
|
防護等級 |
IP53 |
|
電磁安規 |
CE，F(xiàn)CC |
|
功耗 |
<5W |
電感式耦合器參數：
|
電感式耦合器參數 |
|
耦合類型 |
電感式耦合器 |
|
頻率范圍 |
2MHz-40MHz |
|
設備側額定電阻 |
50Ω |
|
接入損耗 |
2-3dB |
|
絕緣阻抗 |
>100MΩ |
|
絕緣強度 |
50KV |
|
與通信終端連接 |
BNC接口 |
|
與地連接 |
接地終端電纜 |
（泰坦）中壓電力寬帶載波網橋宣傳資料
（泰坦）中壓電力寬帶載波網橋TMV-BLPC100B型式試驗報告
（泰坦）中壓電力寬帶載波網橋TMV-BLPC100BEMC報告
