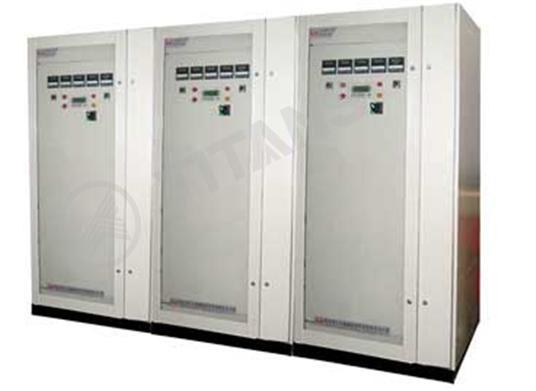

產品介紹
采用智能DSP控制芯片和高速IGBT模塊，應用基于瞬時無功功率理論的實時檢測算法，可以實時補償電網諧波、無功功率與電流不平衡、抑制電壓閃變等常見的電能質量問題，保證工礦企業的經濟、安全運行。
PAPF系列產品可廣泛應用于工業、商業和機關團體的配電網中，如：水處理設備、電力系統、電解電鍍企業、石化企業、煤礦企業、電氣化鐵路、高層建筑、UPS/發電機組、精密電子企業、機場/港口備電電源、醫療成像系統等。具有以下的突出治理能力：
◆ 諧波
電弧爐、電力機車、晶閘管變流器等。
◆ 電壓閃變
電焊設備、沖壓機、吊車、電梯、風力發電機等。
◆ 三相不平衡
照明設備、感應爐、電焊機、電阻爐、石英熔煉爐等。
◆ 無功功率
異步電動機、變壓器、變流器、變頻器、感應爐等。
優點
◆同一濾波器適用不同的非線性負載；
◆具有動態諧波補償功能，響應時間約幾毫秒；
◆接入系統后不會改變系統阻抗特性；
◆不會引起補償矛盾即補償諧波與無功的矛盾，可以在補償諧波的同時進行無功補償。
有源濾波器是解決電網諧波污染提高供電質量的最佳方案。
技術特點
◆實時跟蹤，動態補償
自動跟蹤補償電網中變化的諧波電流，具有高度可控性和快速響應性，補償性能不受電網頻率波動影響，濾波特性不受系統阻抗的影響，可消除與系統阻抗發生諧振的危險。
◆多效功能，同時治理多種電能質量問題
PAPF裝置可以同時治理配電網中多種常見的電能質量問題，如電流諧波、電流不平衡、電壓閃變和功率因數超標等，改善電網供電質量，確保用戶設備安全、可靠運行，降低能耗、提高效率。
◆功率單元模塊化設計
功率單元采用IGBT全橋PWM逆變器模塊化設計，相同模塊可以互換，抽屜式結構，維護簡單，更換快捷，提高了使用中的可靠性和可維修性。同時，由于采用了第三代IGBT和模塊化設計，使得功率單元具有體積小、效率高、可靠性高的特點。
◆ DSP智能控制
采用高速DSP控制芯片，確保信號檢測和補償控制精確有效；兼具智能監控功能，裝置操控靈活，運行參數、工作狀態查詢方便，故障自動診斷。
◆體積小，重量輕
由于無需高壓大容量的儲能元件，且不需要配備專門的濾波裝置，故PAPF裝置具有體積小、重量輕的優點。
◆ 專業的熱管散熱設計
將俄羅斯航天航空熱管散熱技術應用于PAPF裝置內的IGBT模塊等功率器件的散熱，較之傳統的型材風冷散熱器散熱效率高數倍，徹底解決了IGBT等大功率器件散熱的熱島效應，極大的提高了PAPF裝置運行的可靠性。
◆ 安全的隔離
高壓主回路與控制器之間采用光纖隔離，安全可靠。
◆ 完善的保護、診斷
擁有完善的保護和故障診斷系統，可查閱、存儲、打印。
PAPF-技術參數
| 產品 |
RPAPF-SS2/50A |
RPAPF-SS2/100A |
RPAPF-SS2/150A |
| 額定補償電流(A) |
50 |
100 |
200 |
| 額定電壓(V) |
380,+/-15% |
380,+/-15% |
380,+/-15% |
| 響應時間 |
<10ms |
<10ms |
<10ms |
| 額定頻率(Hz) |
50,+/-5% |
50,+/-5% |
50,+/-5% |
| 防護等級 |
IP20 |
IP20 |
IP20 |
| 開關頻率 |
20kHz |
20kHz |
20kHz |
| 濾波能力 |
97%以上 |
97%以上 |
97%以上 |
| 過載能力 |
120% |
120% |
120% |
| 冷卻方式 |
熱管自冷、水冷 |
熱管自冷、水冷 |
熱管自冷、水冷 |
| 環境溫度 |
-25℃至55℃ |
-25℃至55℃ |
-25℃至55℃ |
| 相對濕度 |
小于95%，無凝露 |
小于95%，無凝露 |
小于95%，無凝露 |
| 海拔高度 |
小于1500m |
小于1500m |
小于1500m |
| 規格尺寸 |
780×590×325 |
1745×526×470 |
1806×818×496 |
| 控制方式 |
全數字DSP |
全數字DSP |
全數字DSP |
| 產品 |
RPAPF-ST2/50A |
RPAPF-ST2/100A |
RPAPF-ST2/150A |
| 額定補償電流(A) |
50 |
150 |
300 |
| 額定電壓(V) |
380,+/-15% |
380,+/-15% |
380,+/-15% |
| 響應時間 |
<10ms |
<10ms |
<10ms |
| 額定頻率(Hz) |
50,+/-5% |
50,+/-5% |
50,+/-5% |
| 防護等級 |
IP20 |
IP20 |
IP20 |
| 開關頻率 |
20kHz |
20kHz |
20kHz |
| 濾波能力 |
97%以上 |
97%以上 |
97%以上 |
| 過載能力 |
120% |
120% |
120% |
| 冷卻方式 |
熱管自冷、水冷 |
熱管自冷、水冷 |
熱管自冷、水冷 |
| 環境溫度 |
-25℃至55℃ |
-25℃至55℃ |
-25℃至55℃ |
| 相對濕度 |
小于95%，無凝露 |
小于95%，無凝露 |
小于95%，無凝露 |
| 海拔高度 |
小于1500m |
小于1500m |
小于1500m |
| 規格尺寸 |
780×590×325 |
1745×526×470 |
1806×818×496 |
| 控制方式 |
全數字DSP |
全數字DSP |
全數字DSP |
注： 1 設備尺寸、技術參數、特殊要求等按具體技術協議為準。
2 為特殊要求的用戶提供專門設計。
3 由于產品升級，以上型號僅供參考，公司保留對產品更新與解釋的權力。
